科洛KL-200無機納米抗裂防滲劑是科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司旗下產(chǎn)品，混凝土內(nèi)摻科洛無機納米抗裂防滲劑，解決混凝土溫縮開裂，提高和易性，可代替纖維或膨脹劑。

可省去：

1、墊層上面的水泥砂漿找平層

2、卷材基層處理劑、卷材

3、5公分細石混凝土保護層

4、土方量



摻加科洛KL-200無機納米抗裂防滲劑后混凝土的效果

1、降低水化熱，避免混凝土的裂縫，孔洞、蜂窩、麻面

2、不阻泵

3、不離析

4、不泌水

5、減少塌落度損失

6、增加混凝土和易性、流動性、保水性，粘度

7、抗壓強度、抗折強度

8、抗?jié)B等級P12以上

9、可直接做抗?jié)B防水混凝土直接使用，省去卷材外防水

10、提高混凝土耐酸堿、施工壽

一、產(chǎn)品簡介

混凝土的耐久性問題主要是取決于混凝土的密實性，抗裂、抗?jié)B和安定性能。一些有害的介質(zhì)：水、二氧化碳、氯離子、酸等通過混凝土的毛細孔（不密實）或裂縫進入進而引起混凝土碳化、鋼筋銹蝕等。此外混凝土的安定性也是混凝土耐久性的重要標(biāo)志，在混凝土中摻入粉煤灰后，帶入了大量的活性混合料，如游離的鈣，三氧化二鐵，二氧化硫等。它們遇水并不水化，如長期留存在混凝土中，就會與混凝土中的酸、堿等離子發(fā)生置換反應(yīng)，必將破壞混凝土的安定性。所以要提高混凝土的密實性及解決混凝土的開裂問題成為治病之本。

KL-200無機納米抗裂防滲含有專有的鋁鈣抑制劑，可選擇性的抑制C3A早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結(jié)構(gòu)內(nèi)外溫度差，使混凝土內(nèi)外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫。同時能使C2S和C3S充分水化。

由于高強混凝土膠材一般用量較大，這種鋁鈣抑制劑的作用就會更加明顯。后期C3A充分水化，因此后期混凝土的強度會提高，后期強度的增長率一般為33%以上。能提高泵送混凝土拌合物的保塌性及和易性。改善混凝土的拌合物性能，增加拌合物的粘稠度，使混凝土具有更好的流動性和保水性。

大幅度降低混凝土內(nèi)部升溫過高。摻科洛抗裂防滲劑的混凝土抗壓強度略有降低，劈拉強度，軸拉強度較基準(zhǔn)混凝土增大，彈性模量，干燥收縮率較基準(zhǔn)混凝土有不同程度的降低，說明科洛抗裂防滲劑可以提高混凝土的韌性，同時可以補償混凝土干燥收縮，有助于改善混凝土抗裂性能。使抗裂等得以提高。并可改善混凝土密實性能、耐久性能和和易性，抗拉強度和極限拉伸值。優(yōu)化水泥水化進程和結(jié)構(gòu)，進而全面提高混凝土密實性以及早期抗拉強度和極限拉伸值。

二、與同類產(chǎn)品的對比

1、PVA纖維彈性模量高于凝結(jié)初期的混凝土彈模，可以增加塑性和硬化初期混凝土的抗拉強度，有效抑制塑性收縮裂縫的產(chǎn)生和發(fā)展，可增加混凝土的極限拉伸值。但是28天后絕熱溫升增加1.4度.在混凝土7天、28天時略有提高，但90天后幾乎沒有改善。混凝土用水量增加2KG/m3,和易性下降，塌落度損失。

2、MG0膨脹劑，混凝土用水量增加4KG/m3,1h塌落度損失有增加，抗壓強度7天降5%左右，28天，90天下降2%。摻量在5%-6%左右時，生成的水鎂石晶體數(shù)量較多，生長壓大，膨脹大，會一定程度破壞水化產(chǎn)物晶體結(jié)構(gòu)。從而影響混凝土強度，極限拉伸值等性能28天，絕熱溫升1.4度或0.5攝氏度。

3、摻科洛KL-200抗裂防滲劑，混凝土用水量減少2KG/m3，混凝土抗離析和保水保塌性提高，7天抗拉強度提高10%-14%。28天抗拉強度提高5%。28天絕熱溫升降低0.5攝氏度。

綜合比較，科洛KL-200抗裂防滲劑比競品有更優(yōu)秀的綜合性能。

三、性能指標(biāo)

28天收縮率不得大于100%，28天極限拉伸值不得小于115%，符合JC/474-2008技術(shù)要求。

四、使用方法

直接按混凝土膠材重量的2%，水泥砂漿的2.5%在混凝土攪拌站內(nèi)摻即可。

五、適用范圍

1、工業(yè)與民用建筑的地下設(shè)施，屋面，外墻，衛(wèi)浴間及廚房等防水工程

2、市政公用工程中城市綜合管廊，自來水及污水處理等防水工程

3、水利水電工程中堤壩和地下建筑設(shè)施等防水工程

4、軍工、核電及煤礦、鹽湖等下工程、噴射混凝土防水防腐

5、公路、鐵路、橋梁、碼頭、地鐵及水下隧道等防水

工程

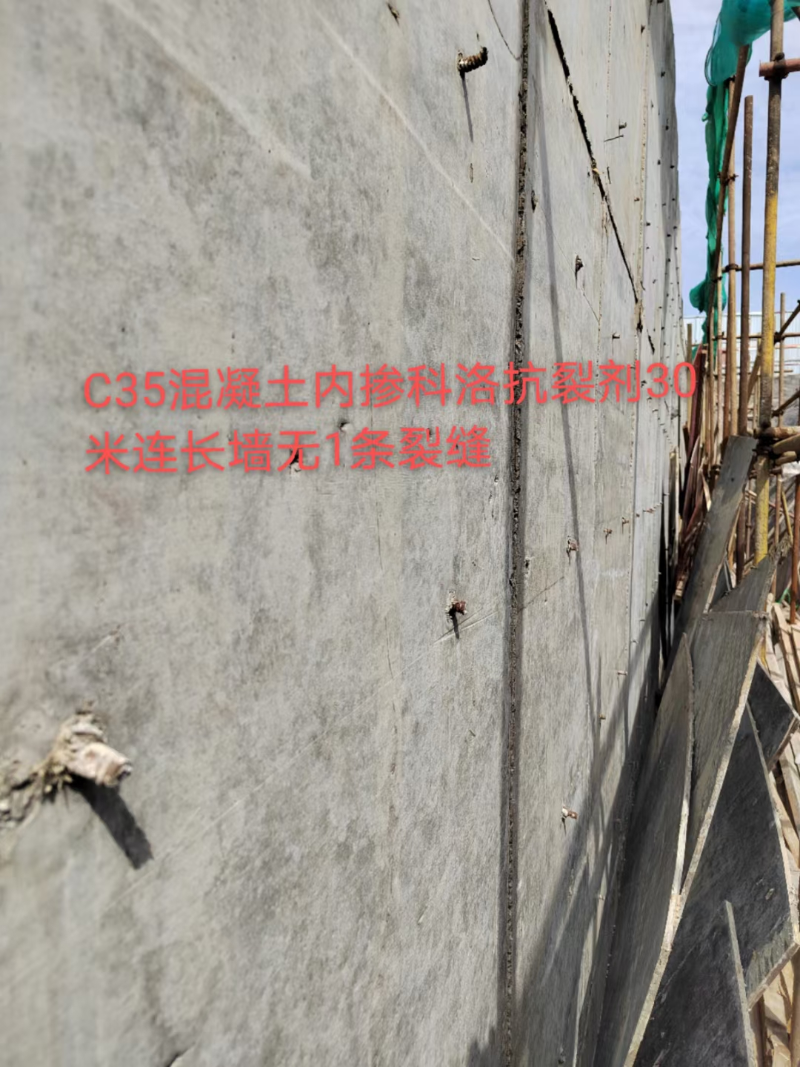

六、效果對比

 七、技術(shù)優(yōu)勢

1、效果與耐久性強

一般設(shè)計地下工程防水混凝土底板C30（強度等級：分為C15、C20、C25、C30四個等級）P6較多，也有設(shè)計C35P8、C40P8、C45P10,最高抗?jié)B設(shè)計P12的普通防水混凝土，摻入科洛無機納米抗裂防滲劑后的原配合比不變的條件下提高為高性能多功能的高性能自防水混凝土，抗?jié)B等級提高到了P12以上。完全不需要再做外防水層。不論從地下防水效果上，還是工程防水耐久性上，都比傳統(tǒng)的防水效果高出幾倍，是傳統(tǒng)防水無法對比的。

傳統(tǒng)防水做法過于依賴外包與主體混凝土結(jié)構(gòu)的附加防水層，但無論是剛性附加防水層還是柔性附加防水層，物理和化學(xué)穩(wěn)定性都遠不及鋼筋混凝土結(jié)構(gòu)構(gòu)件。相比起盲目依賴幾厘米厚度的附加防水層作用，將防水工程融入建筑鋼筋混凝土結(jié)構(gòu)主體，可以更合理也更簡單的解決防水工程建筑物同壽命的難題。

隨著國家要求的建筑業(yè)供給側(cè)結(jié)構(gòu)性改革的提出，2019年2月國家住建部發(fā)布《住宅項目規(guī)范(征求意見稿)》中規(guī)定，“結(jié)構(gòu)不低于50年，屋面與衛(wèi)生間防水不低于20年，地下工程防水不低于結(jié)構(gòu)設(shè)計工作年限”。修改內(nèi)容方向要求當(dāng)代混凝土建筑物特別是大型高層住宅建筑物使用年限變長，原規(guī)定的質(zhì)保期無法滿足使用要求。結(jié)構(gòu)自防水是從結(jié)構(gòu)上解決防水問題，達到與建筑結(jié)構(gòu)同壽命，而稱為百年結(jié)構(gòu)自防水。

2、質(zhì)量管控——可控性強

科洛結(jié)構(gòu)自防水工藝簡單、工程質(zhì)量把控點少，只需要提前做好試配后隨混凝土一并澆筑、振搗、養(yǎng)護即可，相比起工藝復(fù)雜的傳統(tǒng)防水做法，質(zhì)量可控性極強。待地下室結(jié)構(gòu)施工完成后，只需對零星養(yǎng)護不到位出現(xiàn)裂縫的區(qū)域進行簡單的修補即可通過驗收投入使用。從建筑結(jié)構(gòu)設(shè)計的角度出發(fā)，結(jié)構(gòu)荷載加載完成后，如地下工程覆土加載、施工材料堆砌加卸載、基礎(chǔ)沉降和徐變等，正常使用中的應(yīng)力加載產(chǎn)生的應(yīng)變較小，混凝土構(gòu)件的撓度不會導(dǎo)致混凝土產(chǎn)生新的貫穿性裂縫。

3、維修性——修復(fù)工序簡單、便捷

傳統(tǒng)防水做法在使用中面臨破損后出現(xiàn)一處破損，整個防水單元因竄水失效的風(fēng)險。在修復(fù)中，迎水面破損點難尋，背水面封堵治標(biāo)不治本，實質(zhì)性的修復(fù)需要開挖迎水面覆土創(chuàng)造修復(fù)施工工作面。

KL-200結(jié)構(gòu)自防水在常規(guī)使用中一般不會出現(xiàn)滲漏，但在施工質(zhì)量出現(xiàn)缺陷，或不可抗力的情況下，如臨近工程基坑支護問題導(dǎo)致沉降、強烈撞擊或地震等因素，導(dǎo)致結(jié)構(gòu)破損防水失效的情況下，結(jié)構(gòu)自防水只需要在背水面進行修復(fù)處理，潮濕滲水處即為滲漏根源，修復(fù)點顯而易見且修復(fù)工序簡單，具有極強的可修復(fù)性。

八、KELO混凝土結(jié)構(gòu)自防水的經(jīng)濟效益

（一）節(jié)省工程施工工期節(jié)省以下工序：

1、所有的樁頭、防浮錨桿不用做抹灰、不用做防水處理。

2、地下室電梯井、集水坑、承臺、地梁、四周圍護墻

不用做抹灰處理，不用做防水處理。

3、取消找平層。

4、取消卷材防水層。

5、取消保護層。

6、取消后澆帶止水鋼板。

7、p6防水混凝土無需添加泵送劑及其他任何外加劑。

8、節(jié)省施工工期30%以上。

（二）節(jié)省投資成本

1.直接費成本

A.地下防水工程傳統(tǒng)做法：承載樁、防浮樁采用砂漿修復(fù)、滲透結(jié)晶、防水涂料、人工等費用大概在80-120元/樁。采用科洛無機納米抗裂防滲劑的混凝土結(jié)構(gòu)自防水不需要做砂漿修復(fù)和其他防水，直接節(jié)省相應(yīng)的防水材料的所有費用。

B.地下防水工程傳統(tǒng)做法：電梯井、集水坑、承臺、地梁、四周維護等襯砌磚體需抹20厚砂漿找平層，每平方米約30元，采用科洛無機納米抗裂防滲劑結(jié)構(gòu)自防水不需要做20厚砂漿找平層，即節(jié)省所有找平層材料費用。

C.地下防水工程傳統(tǒng)做法： 底板鋪1-2層卷材（4/3+4/1.5+1.5）等，每平方米單價從18元到146元不等，附加防水層和展開面防水層約為15%-65%，采用科洛無機納米抗裂防滲劑的混凝土結(jié)構(gòu)自防水，不用做柔性防水層（卷材）。省下傳統(tǒng)柔性防水材料的巨額費用。

D.地下防水工程傳統(tǒng)做法：柔性需要做一層20-40厚的砂漿或40厚的細石混凝土保護層，約30-45元/平方米，摻用科洛無機納米抗裂防滲劑的混凝土結(jié)構(gòu)自防水，不需做保護層。即設(shè)計時不需考慮設(shè)置細石混凝土保護層，也即節(jié)省下這一部分費用。

E.如設(shè)計要求按《地下工程防水技術(shù)規(guī)范》GB50108，結(jié)構(gòu)層外加一道防水涂料，或外抹一道20厚防水砂漿，就增加了無機鋁鹽防水劑5元/平方米。使用科洛無機納米抗裂防滲劑產(chǎn)品地下防水工程就省去這些額外的防水投資費用。

2.間接費節(jié)省

時間成本

因傳統(tǒng)防水工程做法與科洛無機納米抗裂防滲劑混凝土結(jié)構(gòu)自防水做法的差異，我們可以知道：當(dāng)我們的混凝土各項性能指標(biāo)已經(jīng)達到了相應(yīng)的標(biāo)準(zhǔn)了之后，就可以節(jié)省掉很多不必要的工序，以求利益的最大化。而節(jié)省這些工序不僅能省下大筆的成本，還能節(jié)省下這些工序所要花費的工期。

（例如：傳統(tǒng)柔性卷材需要在封頂之后，待頂層頂板混凝土凝固，后鋪卷材，這個等待時間往往在一個月及一個月以后。）而這些工期，就是我們說的時間成本。時間是無價的，這句話在工程方面更為突出，刨除掉假期、天氣的影響因素，留給我們工程隊的時間其實不多，每一分，每一秒都十足地珍貴。在這個時候，我們能夠給你節(jié)省下一個月甚至更長的工期。

省心省力

承包商在承包到一個工程的時候，必須去聯(lián)系相關(guān)的材料供應(yīng)商、施工單位等，而如果采取傳統(tǒng)防水做法，材料種類多，市場又亂又雜，導(dǎo)致承包商“挑花了眼”。而KELO公司致力于為承包商解決問題，當(dāng)您采用科洛的結(jié)構(gòu)自防水方案，就不用再為類似的問題煩惱，只要是采用該材料的地下防水工程，KELO公司統(tǒng)統(tǒng)為您解決，讓您沒有后顧之憂。

（三）地下防水工程后期維修費用為零

采用KELO的地下工程混凝土結(jié)構(gòu)自防水部位，在建筑結(jié)構(gòu)設(shè)計年限內(nèi)出現(xiàn)滲漏水都由科洛公司免費維修，幫助開發(fā)商承擔(dān)了地下工程滲漏水的難題和風(fēng)險，也免除了開發(fā)商后期滲漏水的維修成本，摻科洛無機納米抗裂防滲劑的結(jié)構(gòu)自防水，地下工程完工不滲漏水，以后就不會再滲漏水。從根本上解決了長期的防水難題，可以說是與建筑物同等壽命。

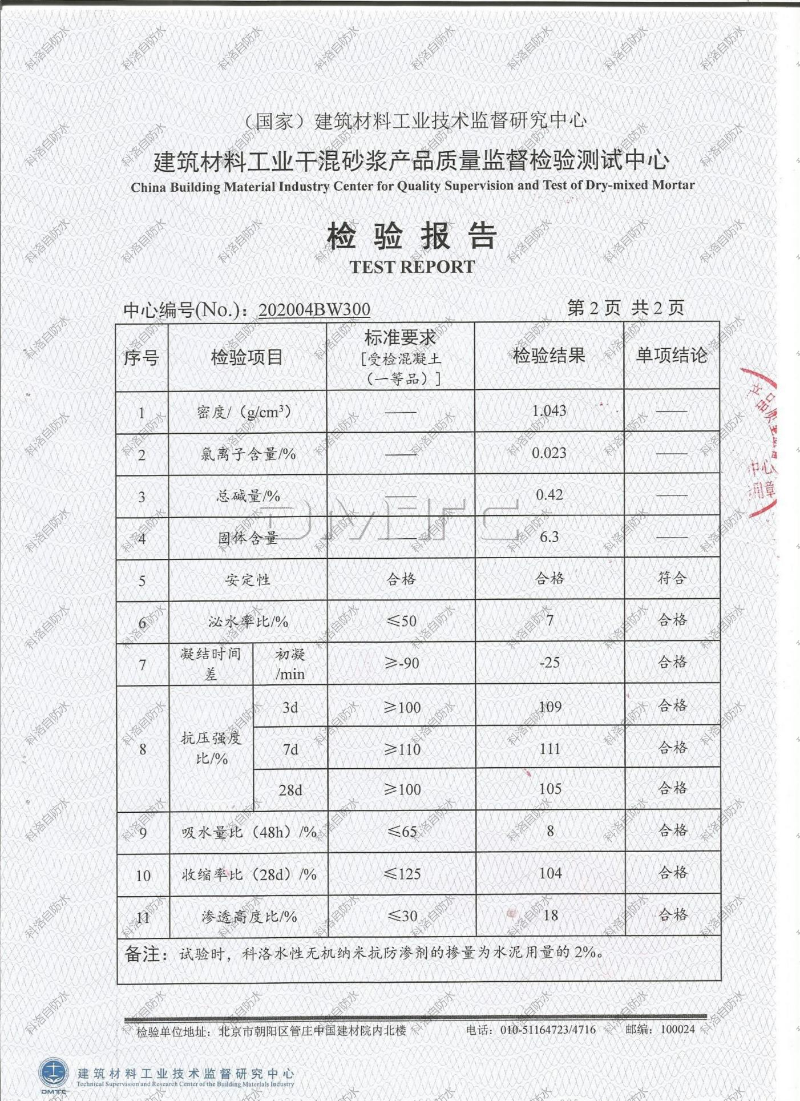

八、產(chǎn)品檢測報告

指標(biāo)解析

1、泌水率比：

標(biāo)準(zhǔn)要求≦50%

科洛無機納米抗裂防滲劑的泌水率是7%。

泌水指的是混凝土在運輸，振搗，泵送的過程中出現(xiàn)的粗骨料下沉，水分上浮的現(xiàn)象。泌水率為泌水量與混凝土拌合物總用水量之比。

泌水率越低說明保水性越好，泌水過多，會使混凝土喪失流動性，造成離析和堵泵。混凝土表面強度，抗風(fēng)化和抗侵蝕的能力差。水分上浮在混凝土內(nèi)部留下泌水通道，有害物質(zhì)容易滲進入。泌水使混凝土表面水灰比變大，并出現(xiàn)浮漿，硬化后強度低，耐磨性下降。在混凝土鋼筋周圍形成水囊，隨著水分的蒸發(fā)形成空隙，影響混凝土的致密性，造成塑性收縮是一個不可逆的變形，分層澆筑的混凝土受下層混凝土表面的泌水影響，會造成混凝土層間結(jié)合強度低并易形成裂縫。

2、48小時吸水量比

標(biāo)準(zhǔn)要求：≦65%

科洛無機納米抗裂防滲劑是：8%

受檢與基準(zhǔn)混凝土吸水量之比。遠高于標(biāo)準(zhǔn)。吸水量少，代表密實，抗?jié)B性能好。

3、抗?jié)B高度比

標(biāo)準(zhǔn)要求是≦30%

科洛無機納米抗裂防滲劑是：18%.



指標(biāo)解析

1、凍融循環(huán)300次

標(biāo)準(zhǔn)要求質(zhì)量損失率≦5%

科洛無機納米納米抗裂防滲劑試塊是2%

冷庫溫度在0℃以上的時間較長，使結(jié)構(gòu)體表面的冰霜融化成水滴，水分將沿著結(jié)構(gòu)表面的孔隙或毛細孔通路向結(jié)構(gòu)內(nèi)部滲透;當(dāng)庫溫降低為0℃以下時，其中的水分結(jié)成冰，產(chǎn)生膨脹，膨脹應(yīng)力較大時，結(jié)構(gòu)出現(xiàn)裂縫。結(jié)構(gòu)件表面和內(nèi)部所含水分的凍結(jié)和融化的交替出現(xiàn)，稱為凍融循環(huán)。

在零下18度和常溫8度之間循環(huán)浸泡，首先在零下18度浸泡3個小時，再在常溫8度浸泡不低于1個小時解凍，此為一個循環(huán)。連續(xù)循環(huán)300次。相當(dāng)于在零下18度水中浸泡900個小時，將近40天。在8度下浸泡300個小時，13天?？坡鍩o機納米抗裂防滲劑產(chǎn)品循環(huán)浸泡300次凍融，檢測是損失2%，標(biāo)準(zhǔn)要求不大于5%。

2、抗?jié)B等級

目前只做了抗?jié)BP12,摻科洛無機納米抗裂防滲劑最高能達到抗?jié)B等級多少，檢測報告還未出來。

3、抗氯離子滲透實驗（電通量）

混凝土鋼筋銹蝕是影響混凝土耐久性的首要因素，而氯離子侵蝕則是造成鋼筋銹蝕的主要誘因。電通量法就是在一定條件下通過混凝土規(guī)定截面積的電荷總量，用于評價混凝土抵抗水和離子等介質(zhì)像內(nèi)滲透的能力。

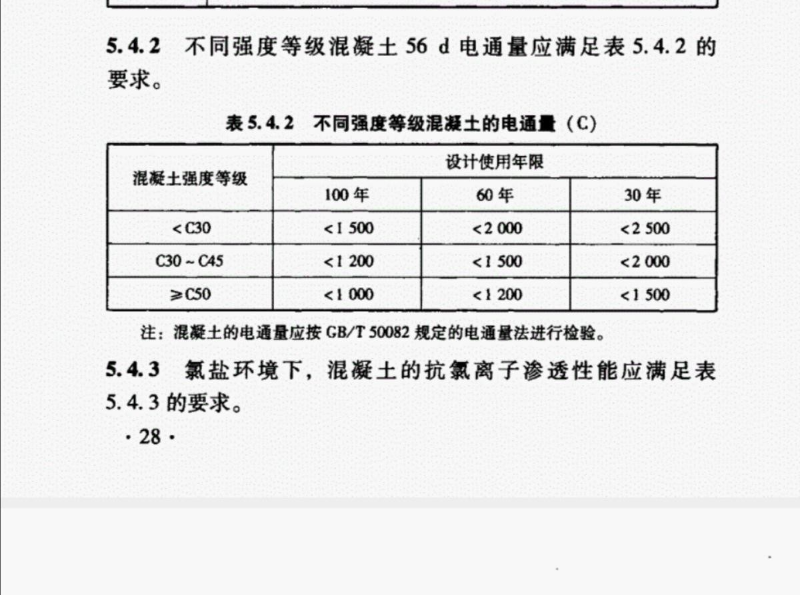

鐵路混凝土結(jié)構(gòu)耐久性設(shè)計規(guī)范要求，

混凝土使用壽命在100年以上，混凝土的電通量。C30<1500c

C30-45<1200c

≥C50<1000C

而摻入科洛無機納米抗裂防滲劑的混凝土電通量僅為：687c
