1、混凝土內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑，按膠凝材料重量的0.5%在攪拌站或現(xiàn)場罐車加入，可大幅度提高混凝土和易性及保塌落性能（可做到2小時(shí)0塌損）避免或減少混凝土出現(xiàn)開裂（溫度裂縫，干縮裂縫）并可提高混凝土極限拉伸值，讓混凝土變得更有韌性，極限拉伸值可達(dá)到基準(zhǔn)混凝土120%左右，提高了混凝土的抗拉強(qiáng)度，有利減少混凝土溫度裂縫和收縮變形帶來的開裂。

2、產(chǎn)品性能驗(yàn)證

 2.1對(duì)混凝土開裂的抑制效果驗(yàn)證

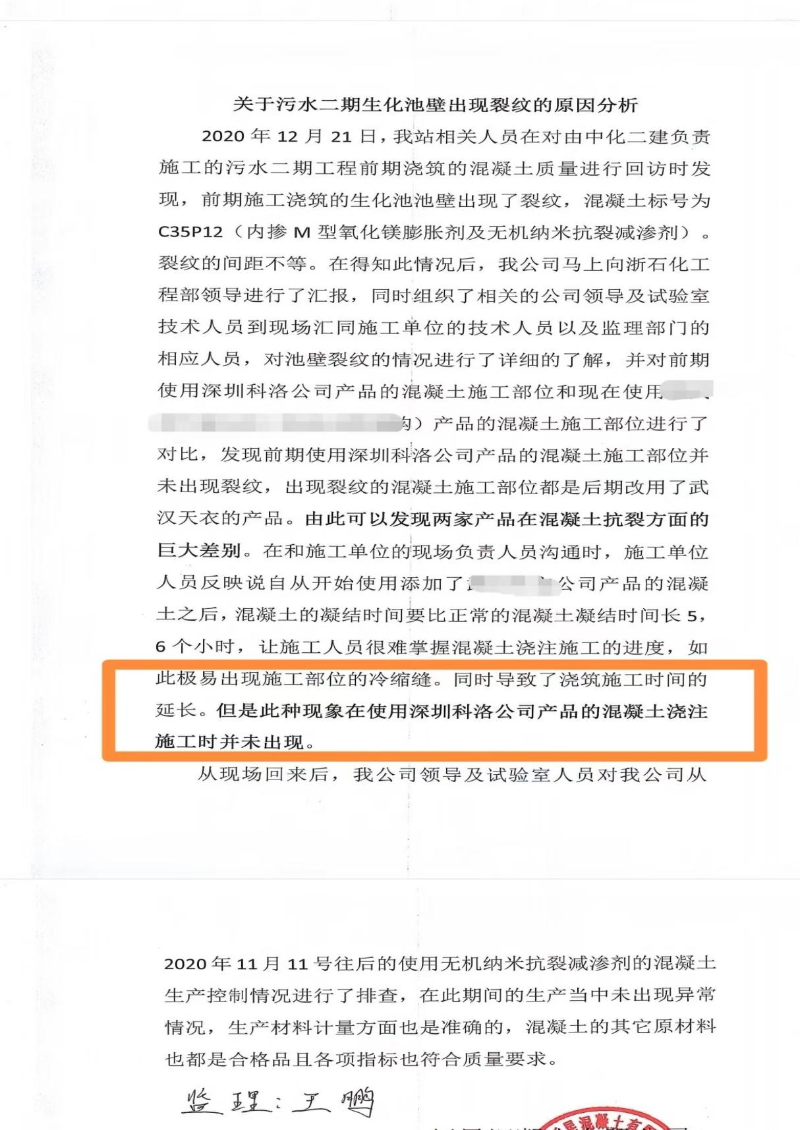

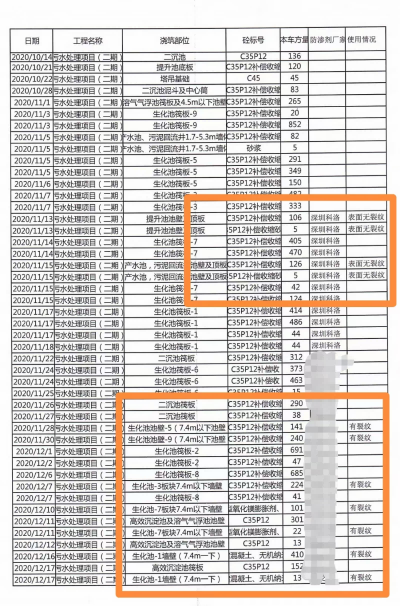

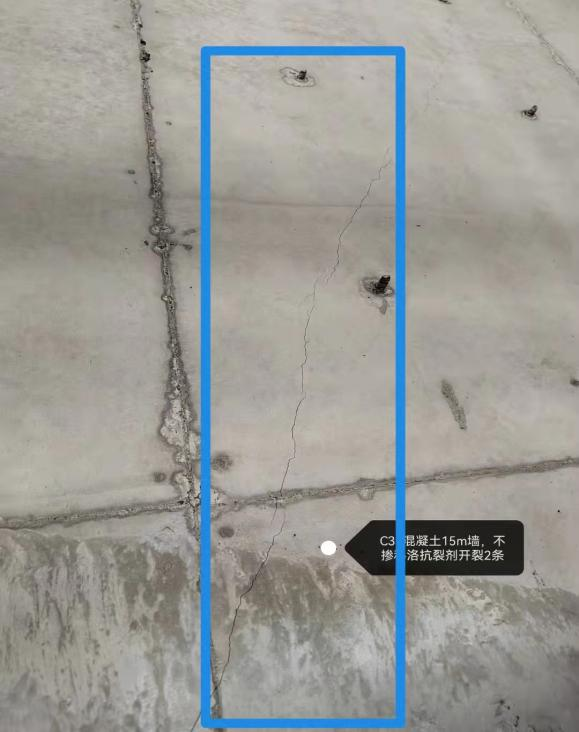

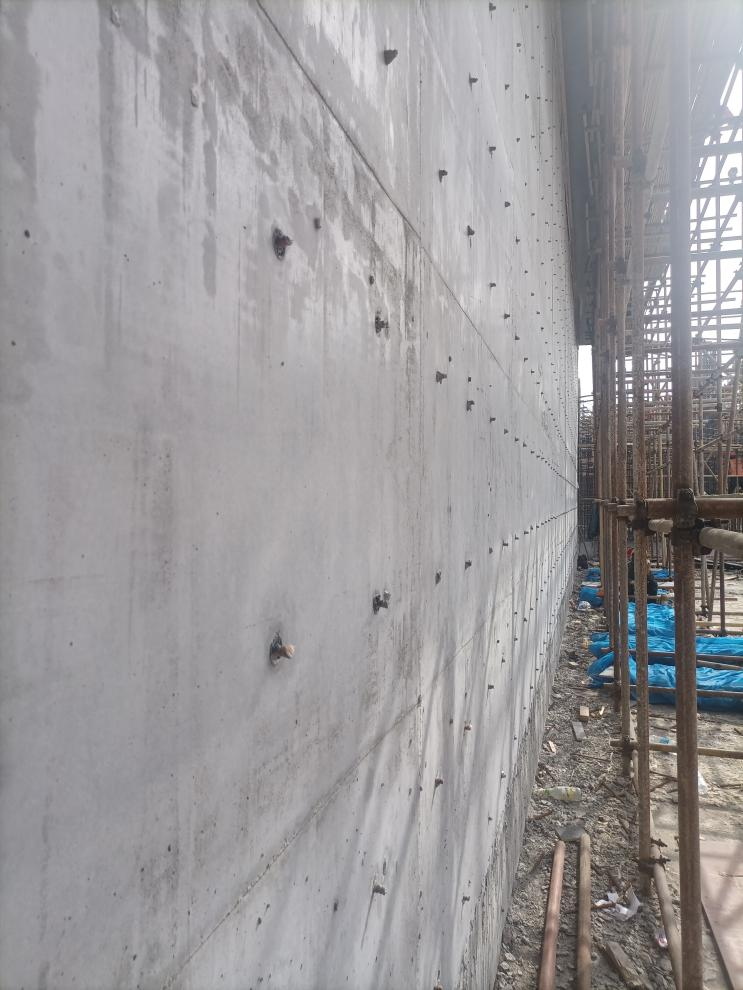

8米高C35側(cè)墻無內(nèi)摻15米長開裂2條，同樣的35米長內(nèi)摻抗裂劑開裂0條

山西運(yùn)城開發(fā)區(qū)污水廠使用效果（底板后1M,側(cè)墻底厚80公分，上厚40公分）

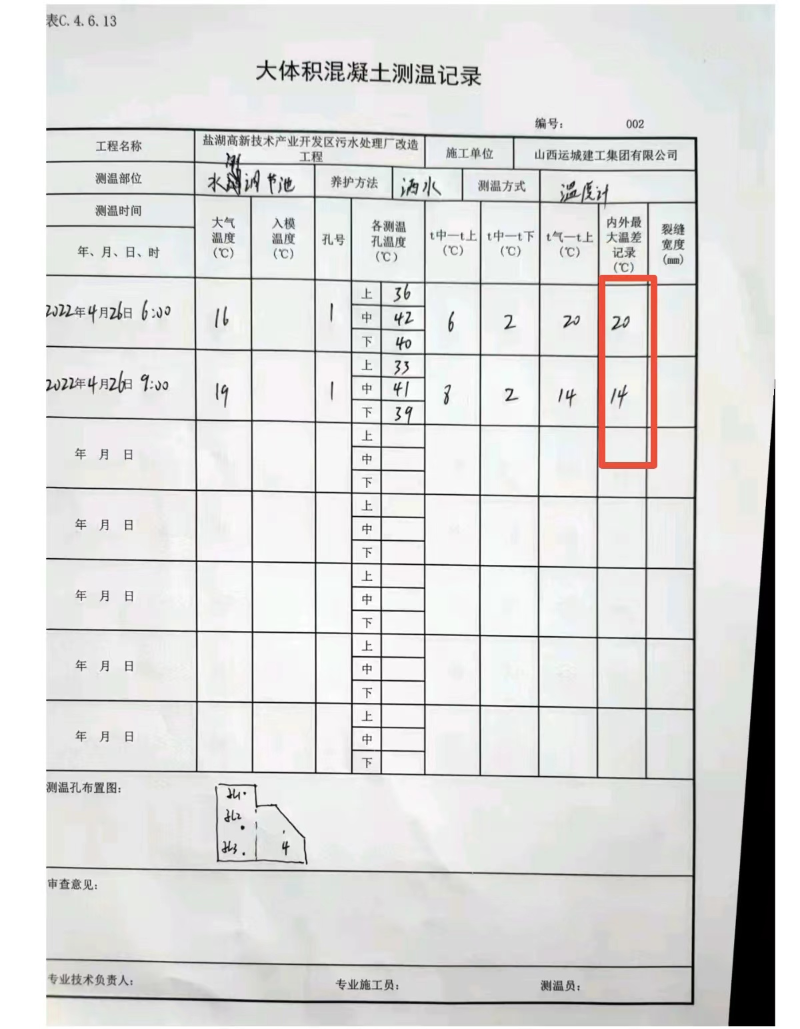

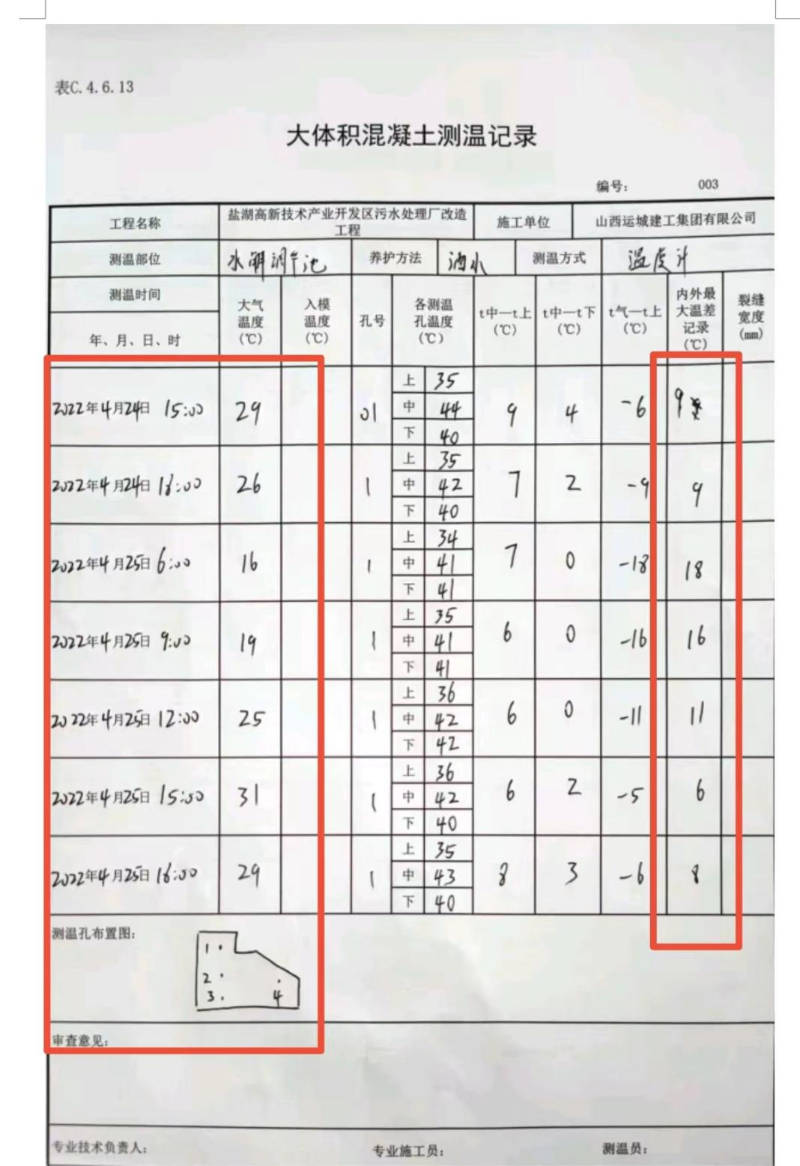

   1米厚大體積底板溫控效果，連續(xù)測試3天里外最大溫差都在20度以內(nèi)。

浙石化生化池使用效果

2.2產(chǎn)品的和易性驗(yàn)證(減少或避免蜂窩、孔洞、麻面等）

通過以上檢測可以看到，添加水性無機(jī)納米抗裂防滲劑的混凝土可以達(dá)到自密實(shí)混凝土技術(shù)的要求。即混凝土在合理的級(jí)配下無需工人振搗就可以自動(dòng)密實(shí)模板及鋼筋，避免了工人在現(xiàn)場容易加水的問題，在同樣的振搗條件下不容易出現(xiàn)蜂窩、孔洞、麻面問題。

2.3 后期抗壓強(qiáng)度增長驗(yàn)證

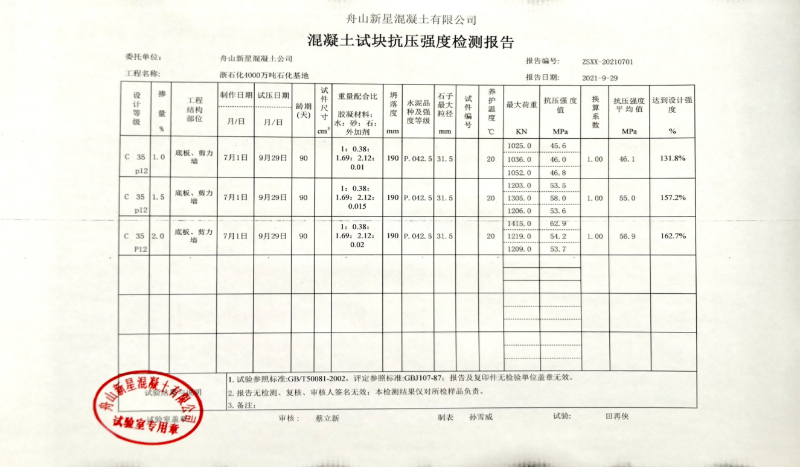

C35P12的混凝土內(nèi)摻后在90天抗壓強(qiáng)度達(dá)到了56.9MPA.

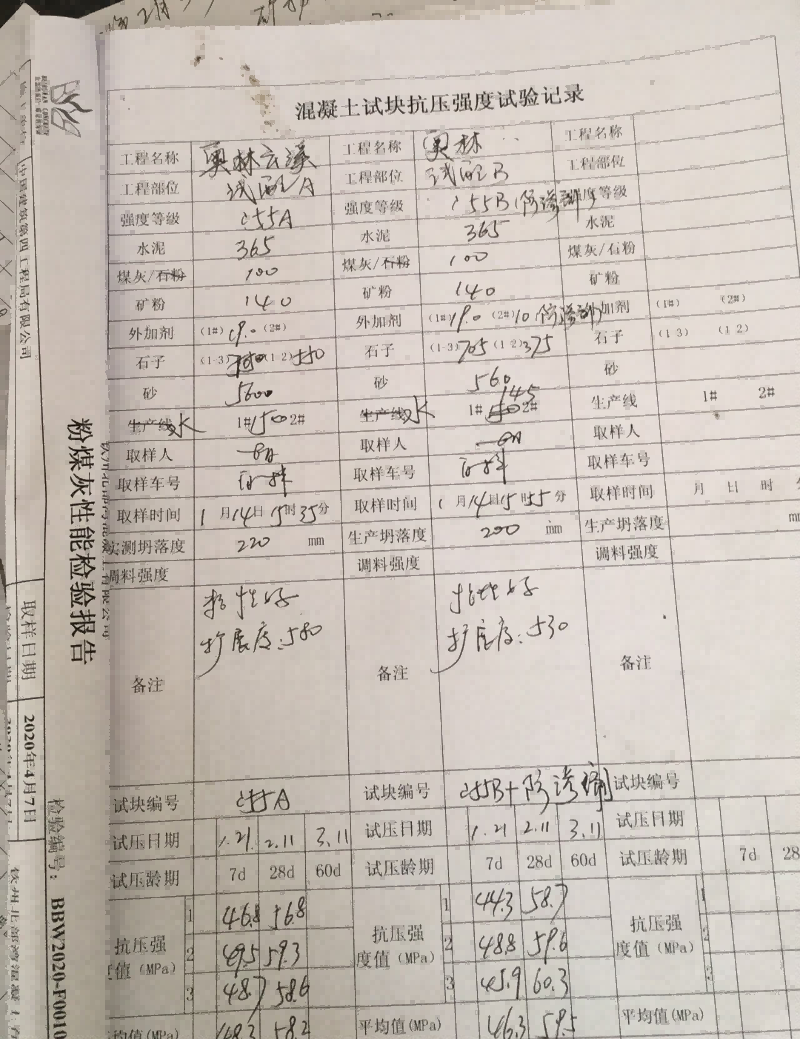

基準(zhǔn)混凝土28天抗壓強(qiáng)度58.3MPA,內(nèi)摻后59.5MPA

2.4對(duì)混凝土抗?jié)B等級(jí)能力、耐久性、耐腐蝕能力的驗(yàn)證

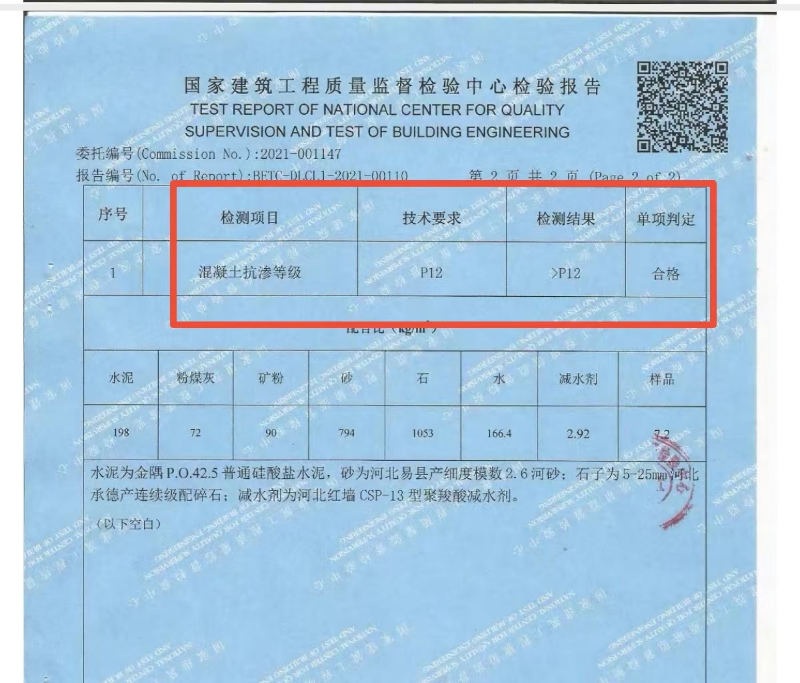

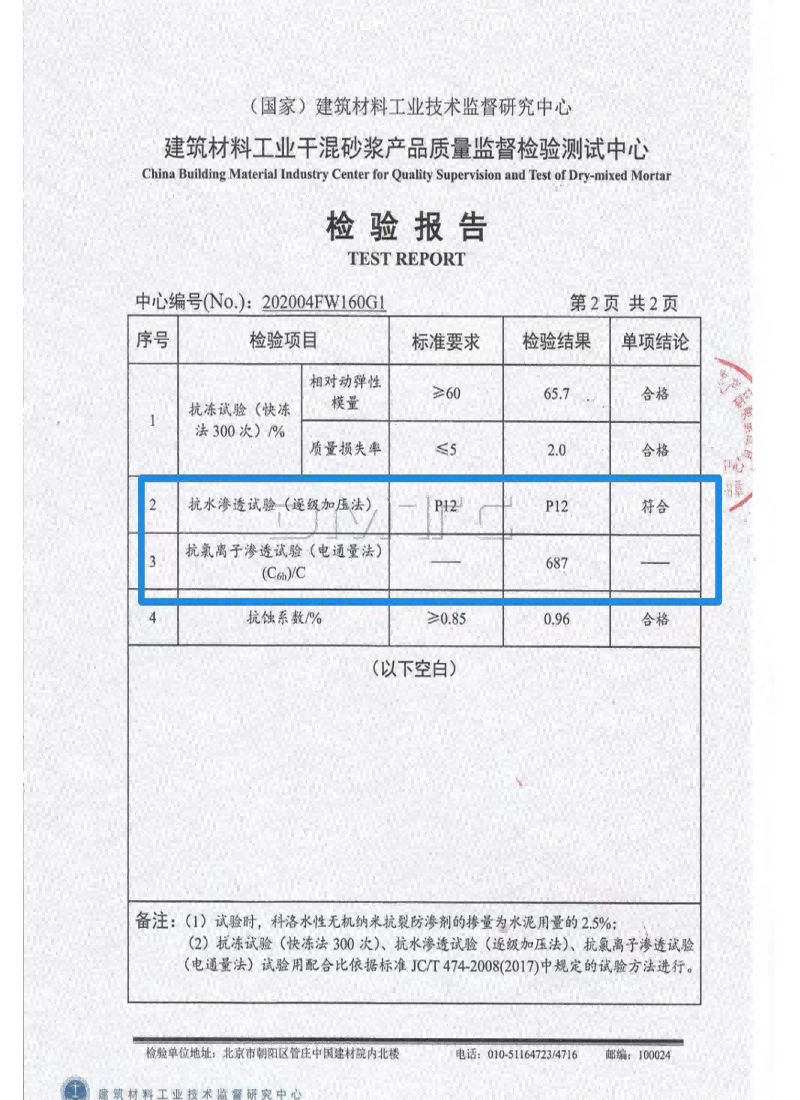

通過以上檢測可以看到，添加科洛抗裂防滲劑的混凝土可以達(dá)到抗?jié)B等級(jí)P12以上。完全超過一般建筑要求的P8，P10.

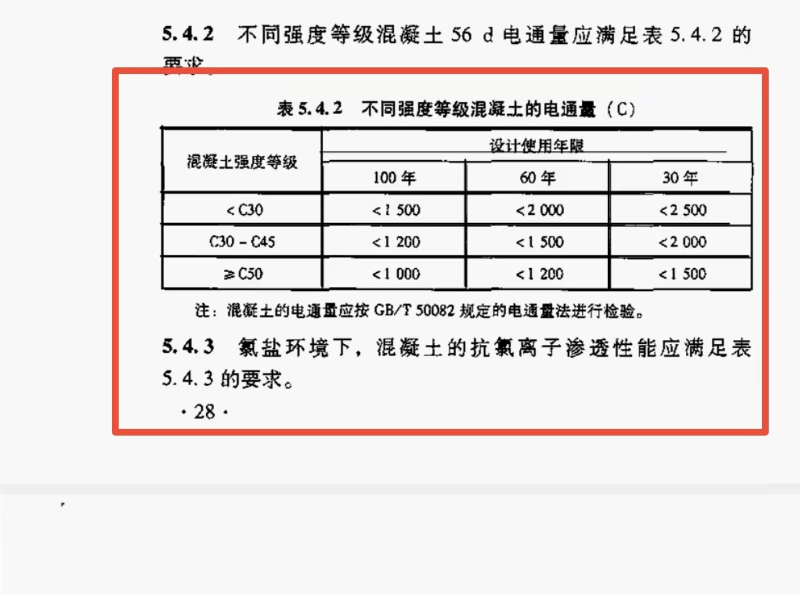

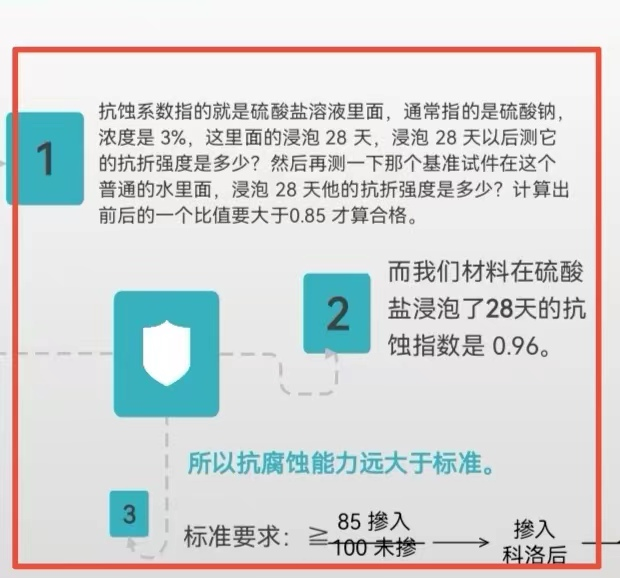

通過以上檢測可以看到，添加科洛抗裂防滲劑的混凝土電通量在1000C以下，完全達(dá)到鐵路要求壽命100年?？?jié)B等級(jí)達(dá)到P12完全超過一般建筑要求的P8，P10. 抗腐蝕系數(shù)高達(dá)0.96，特別適合要求耐凍融、耐腐蝕、高抗裂，高抗?jié)B的環(huán)境中。

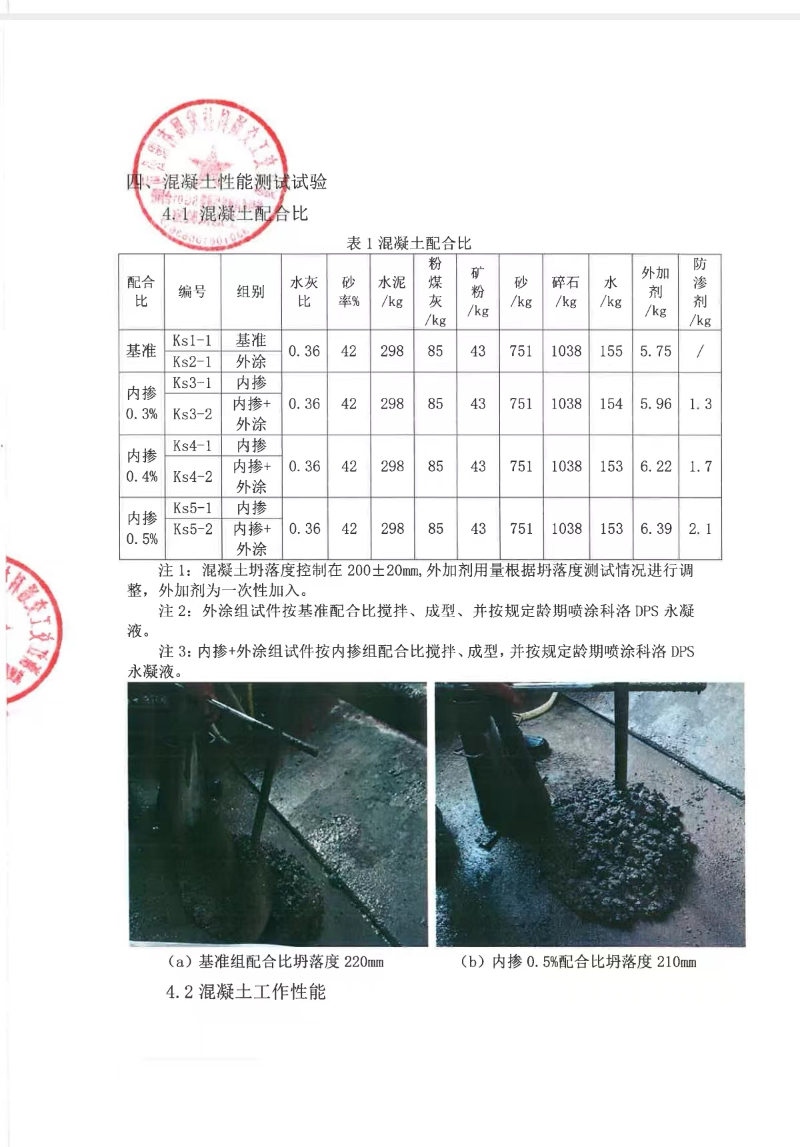

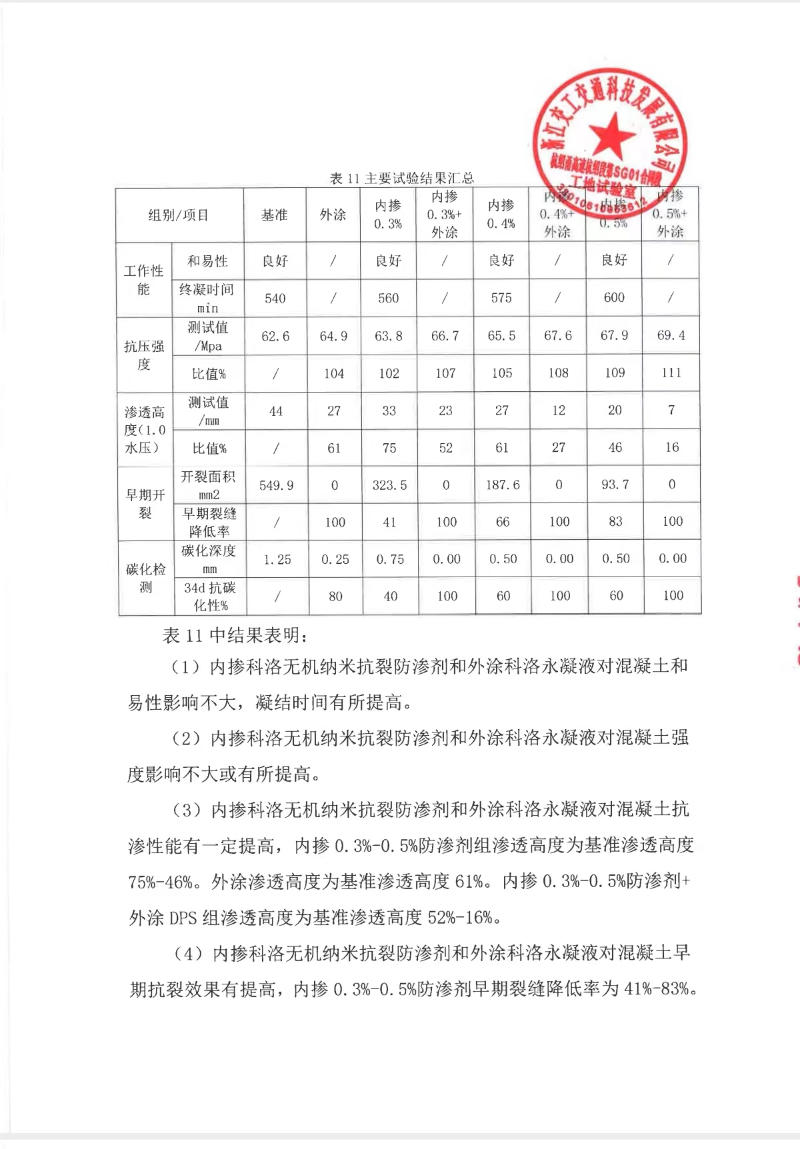

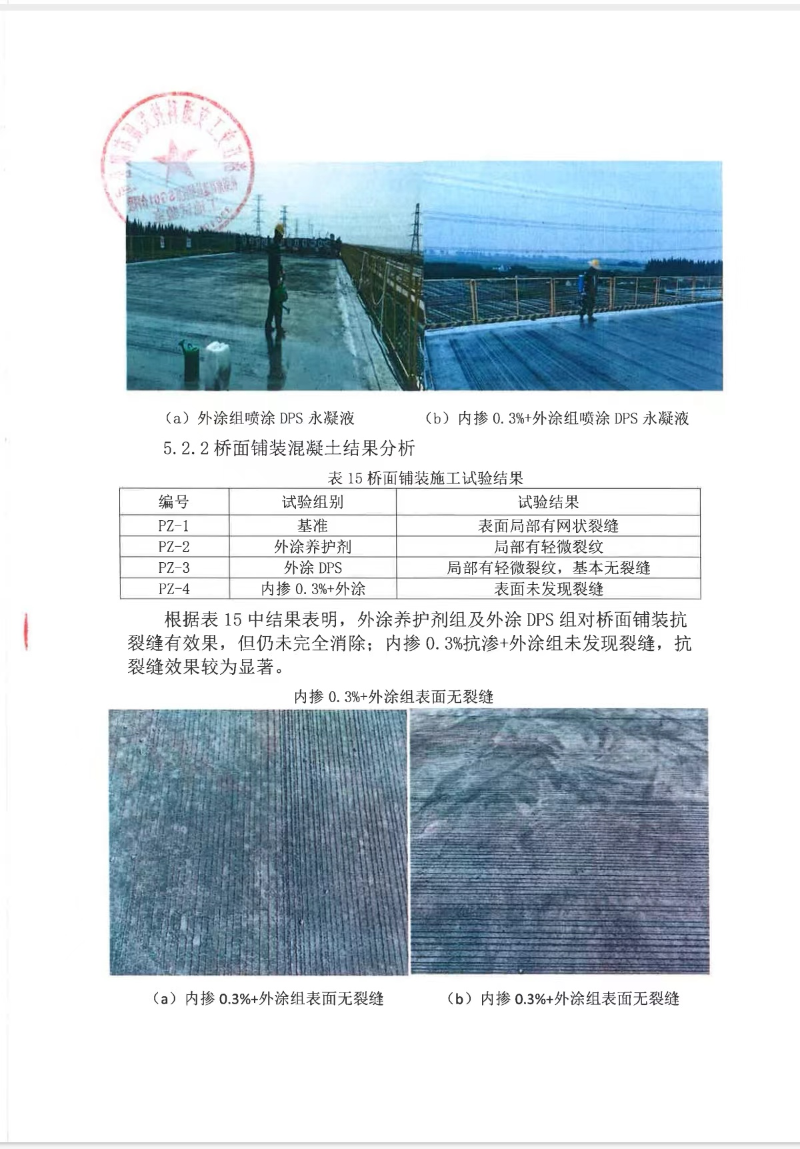

3、杭紹甬高速實(shí)驗(yàn)室測試和現(xiàn)場應(yīng)用效果

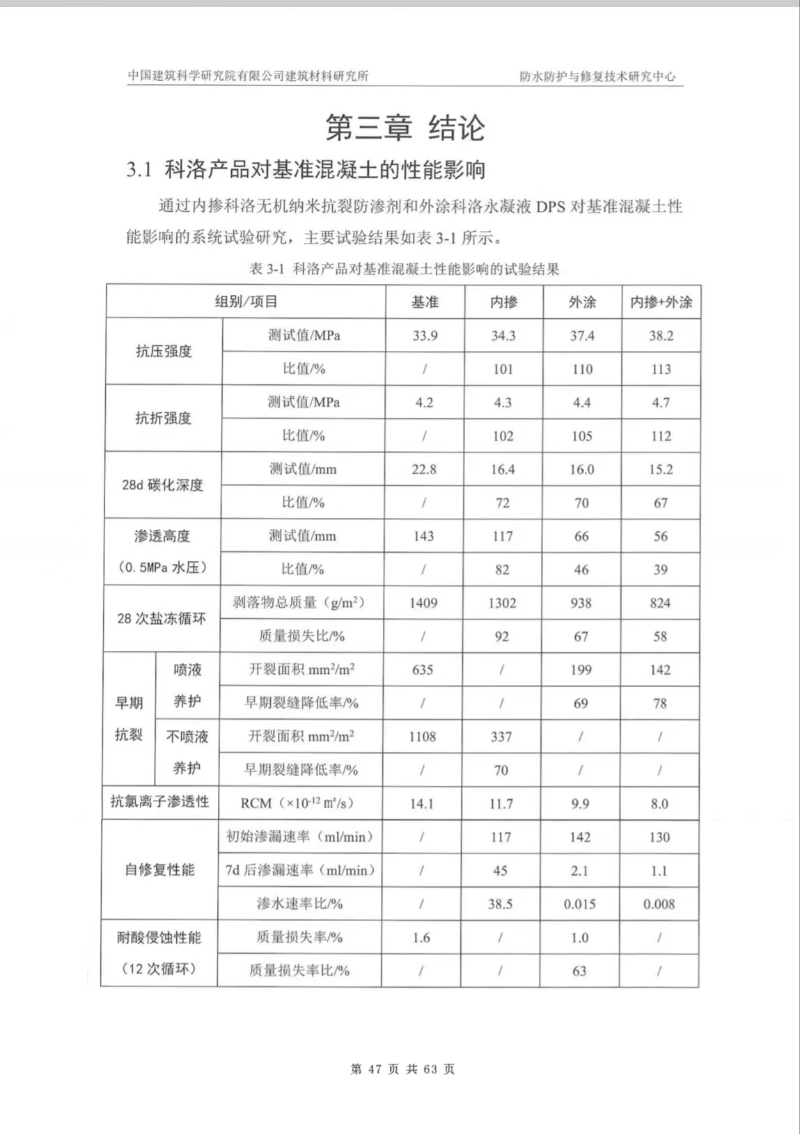

4、中國建筑科學(xué)研究院產(chǎn)品測試效果

科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司

2022年11月7日
