熱門關(guān)鍵詞: 永凝液DPS每平方米用量 永凝液DPS優(yōu)勢 DPS永凝液使用方法 永凝液DPS用途
科洛結(jié)構(gòu)自防水產(chǎn)品原理
科洛產(chǎn)品分為科洛永凝液DPS(外涂型產(chǎn)品)和科洛無機(jī)納米抗裂防滲劑(內(nèi)摻型產(chǎn)品)兩個(gè)類別,可單獨(dú)或共同使用。內(nèi)摻科洛抗裂防滲劑可降低水泥水化熱并縮小及平衡混凝土內(nèi)外溫差,消除混凝土凝固過程中產(chǎn)生的拉力;外噴科洛永凝液DPS由外而內(nèi)深層滲透,結(jié)晶密封,堵塞混凝土毛細(xì)孔,密實(shí)混凝土內(nèi)部結(jié)構(gòu)。
2試驗(yàn)研究方案
根據(jù)科洛內(nèi)摻型及外涂型產(chǎn)品類別,設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂四種方式,對C50橋面鋪裝混凝土工作性能、抗壓強(qiáng)度、抗水滲透壓力、早期抗裂性能及混凝土碳化性能等進(jìn)行試驗(yàn)及比對分析。測試按照《公路工程水泥及水泥混凝土試驗(yàn)規(guī)程》JTG 3420-2020等相關(guān)規(guī)定執(zhí)行。
3試驗(yàn)研究用相關(guān)材料
(1)水泥為兆山集團(tuán)諸暨水泥有限公司普通硅酸鹽42.5級水泥;
(2)粉煤灰為嘉興電廠F類Ⅰ級灰;
(3)礦粉為日照京華新型建材有限公司S95等級;
(4)細(xì)集料為自加工機(jī)制砂(母料產(chǎn)地金華磐安);
(5)粗集料為自加工5~25mm的連續(xù)級配碎石(母料產(chǎn)地金華磐安);
(6)外加劑為浙江交工新材料有限公司聚羧酸系高性能減水劑;
(7)水為紹興市自來水。
以上材料均已檢測且各項(xiàng)指標(biāo)滿足規(guī)范要求。
4混凝土性能測試試驗(yàn)
4.1 混凝土配合比

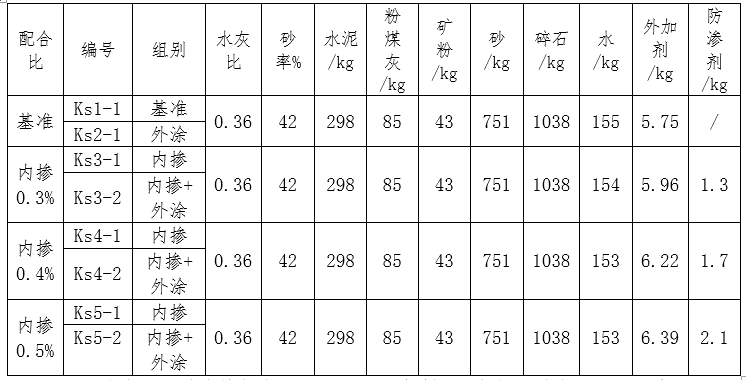

表1混凝土配合比
注1:混凝土坍落度控制在200±20mm,外加劑用量根據(jù)坍落度測試情況進(jìn)行調(diào)整,外加劑為一次性加入。
注2:外涂組試件按基準(zhǔn)配合比攪拌、成型、并按規(guī)定齡期噴涂科洛DPS永凝。
注3:內(nèi)摻+外涂組試件按內(nèi)摻組配合比攪拌、成型,并按規(guī)定齡期噴涂科洛DPS永凝液。
4.2混凝土工作性能
4.2.1結(jié)果及分析

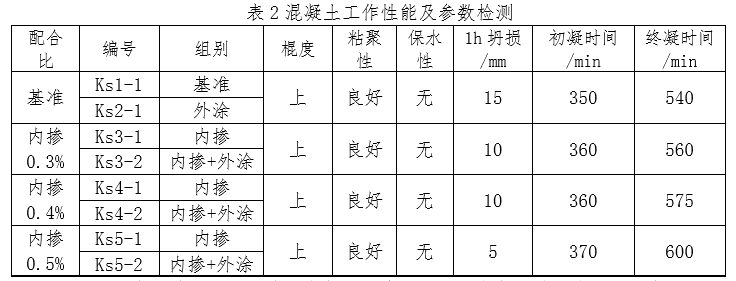

表2混凝土工作性能及參數(shù)檢測
注1:考慮基準(zhǔn)組與外涂組混凝土配合比相同,混凝土性能參數(shù)檢測僅檢測一組。
注2:考慮內(nèi)摻組與內(nèi)摻+外涂組混凝土配合比相同,混凝土性能參數(shù)檢測僅檢測一組。
表2結(jié)果中表明,內(nèi)摻0.3%~0.5%抗?jié)B劑對混凝土工作性能無影響,對混凝土1h保坍有提升效果,并且可提高混凝土約6%初凝時(shí)間、11%終凝時(shí)間。

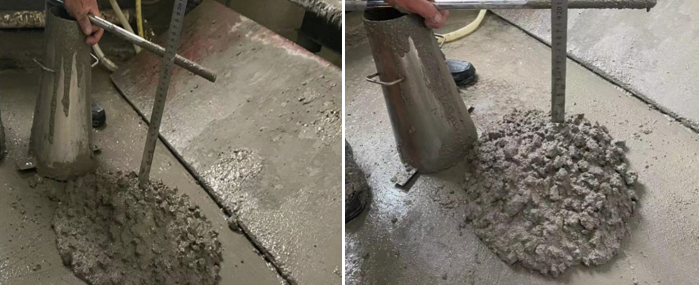

(a)基準(zhǔn)組配合比坍落度205mm (b)內(nèi)摻0.5%配合比坍落度200mm
4.3抗壓強(qiáng)度試驗(yàn)
4.3.1成型及養(yǎng)護(hù)方式
抗壓強(qiáng)度試驗(yàn)用混凝土試件尺寸為150mm*150mm*150mm,試件噴涂及養(yǎng)護(hù)如下表3所示。

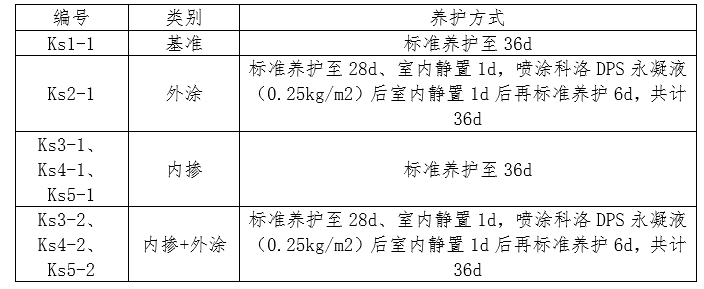

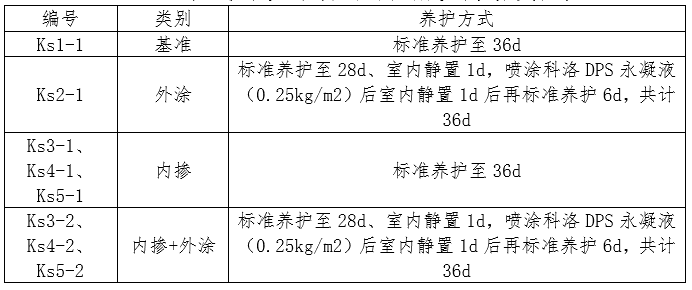

表3抗壓強(qiáng)度用試件噴涂及養(yǎng)護(hù)方式

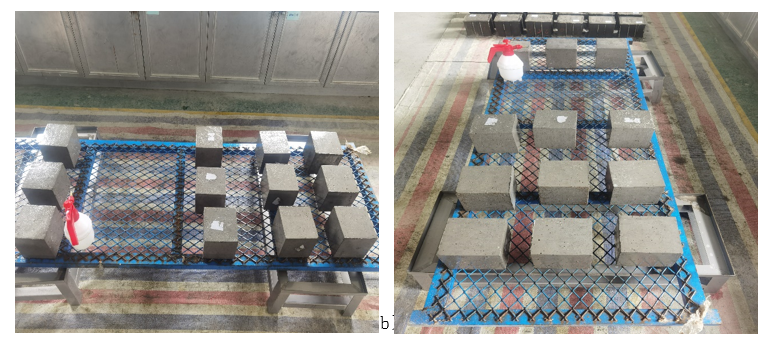

(a)外涂組抗壓強(qiáng)度試件噴涂DPS (b )外涂組抗壓強(qiáng)度試件噴涂DPS完成
4.3.2結(jié)果及分析

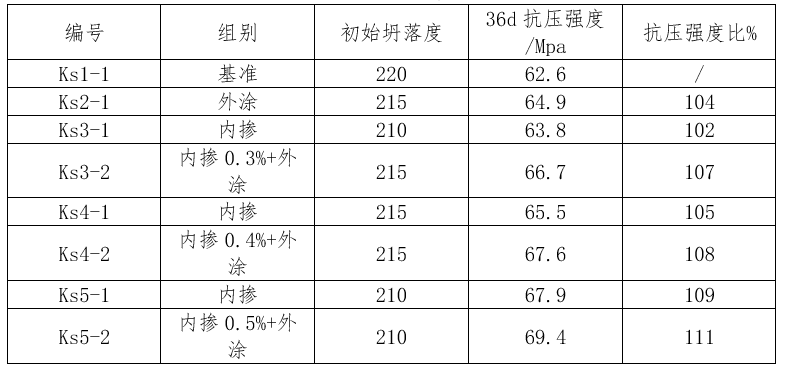

表4混凝土抗壓強(qiáng)度試驗(yàn)結(jié)果
表4結(jié)果表明,對于C50混凝土,外涂科洛永凝液DPS 組較基準(zhǔn)組抗壓強(qiáng)度比為104%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑組較基準(zhǔn)組抗壓強(qiáng)度比為 102%~108% ;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組抗壓強(qiáng)度比為 107%~111% 。
4.4 抗水滲透壓力試驗(yàn)
4.4.1成型及養(yǎng)護(hù)方式
抗水滲透壓力試驗(yàn)用混凝土試件尺寸為上表面直徑175mm,下表面直徑為185mm,高度為150mm的圓臺體,試件噴涂及養(yǎng)護(hù)如下表3所示。
表 5抗水滲透壓力試驗(yàn)用試件噴涂及養(yǎng)護(hù)方式

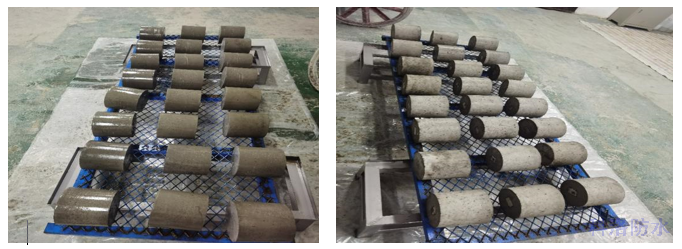

(a)外涂組抗水滲透壓力試件噴涂DPS (b)外涂組抗水滲透壓力試件噴涂完成4.4.2結(jié)果及分析
4.4.2結(jié)果及分析

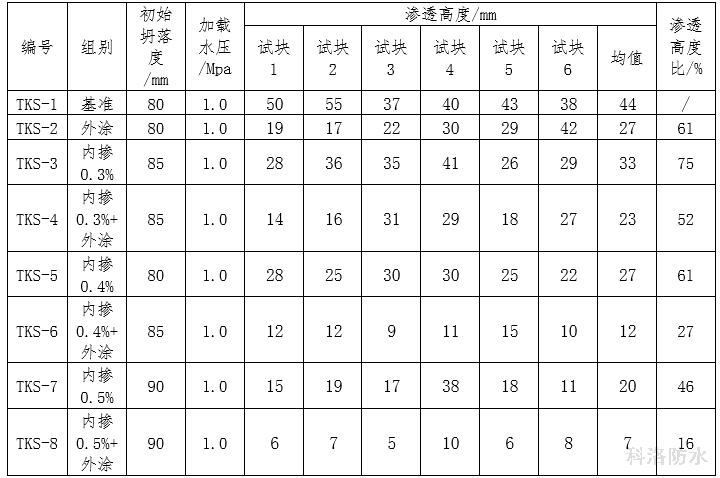

表6抗水滲透壓力試驗(yàn)結(jié)果
表6結(jié)果表明,對于C50混凝土,外涂科洛永凝液DPS組較基準(zhǔn)組滲透高度比為61%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑組較基準(zhǔn)組滲透高度比為75%~46%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組滲透高度比為52%~16%。

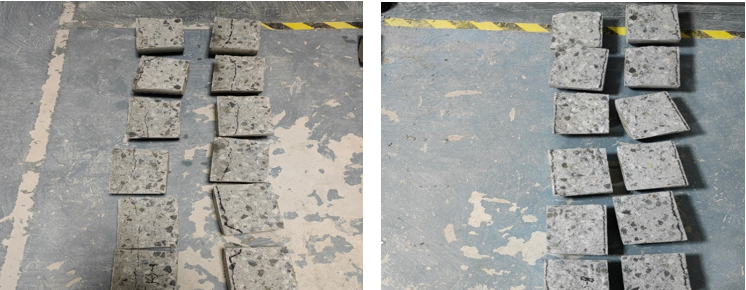

(a)基準(zhǔn)組試件劈開圖 (b)0.5%內(nèi)摻+外涂組試件劈開圖
4.5抗裂性能試驗(yàn)
4.5.1成型及養(yǎng)護(hù)方式
根據(jù)《公路工程水泥及水泥混凝土試驗(yàn)規(guī)程》T0573-2020試驗(yàn)方式驗(yàn)證早期抗裂性能,采用尺寸為 600mm×600mm×63mm 的平面薄板型試件,試件噴涂及養(yǎng)護(hù)方式如下:

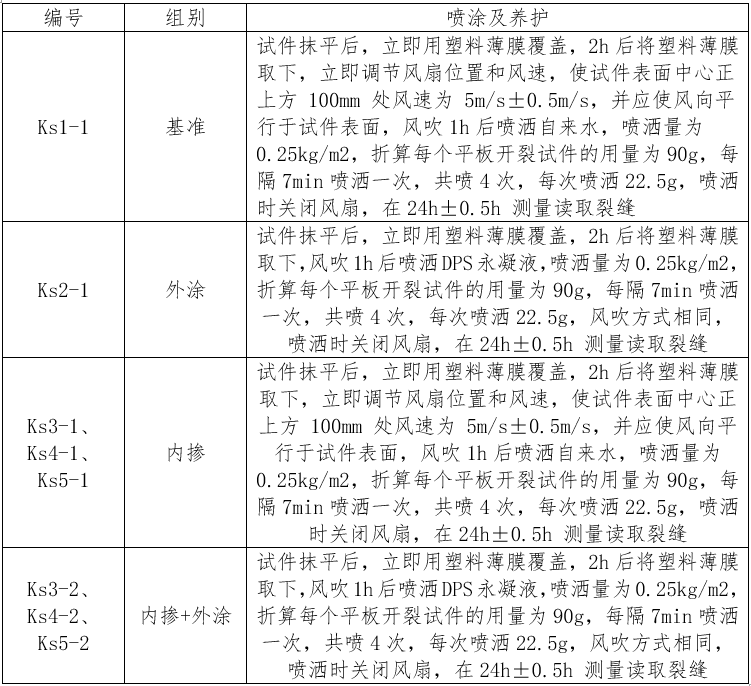

表7早期抗裂試驗(yàn)用試件噴涂及養(yǎng)護(hù)方式

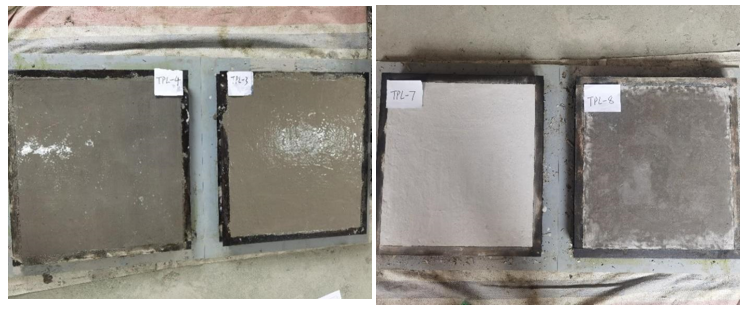

(a)抗裂試件第二遍噴涂 (b)抗裂試件噴涂完成
4.5.2結(jié)果及分析

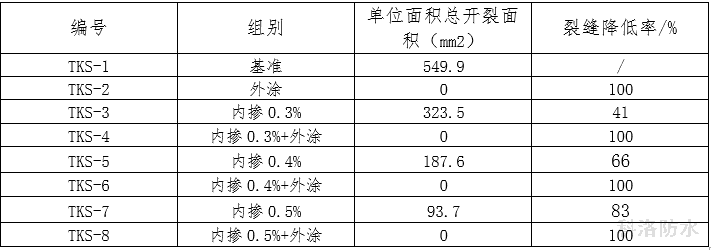

表8早期抗裂試驗(yàn)結(jié)果

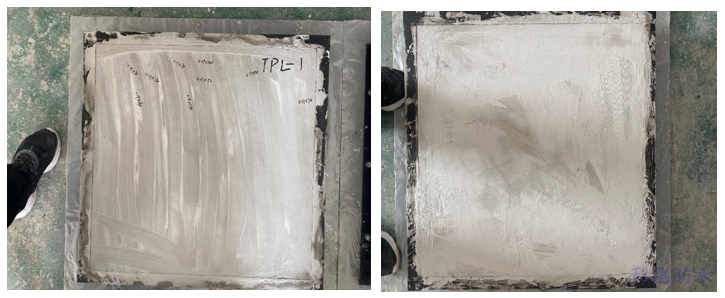

(a)基準(zhǔn)組抗裂試件 (b)內(nèi)摻0.5%+外涂組抗裂試件
表8結(jié)果表明,對于C50混凝土,外涂科洛永凝液DPS組未見裂縫;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑組較基準(zhǔn)組裂縫降低率為41%~83%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑和外涂永凝液DPS組未見裂縫。
4.6混凝土碳化性能
4.6.1成型及養(yǎng)護(hù)方式
碳化試驗(yàn)采用C50混凝土試件尺寸100mm*100mm*300mm,試件浸泡及養(yǎng)護(hù)方式如下表所示

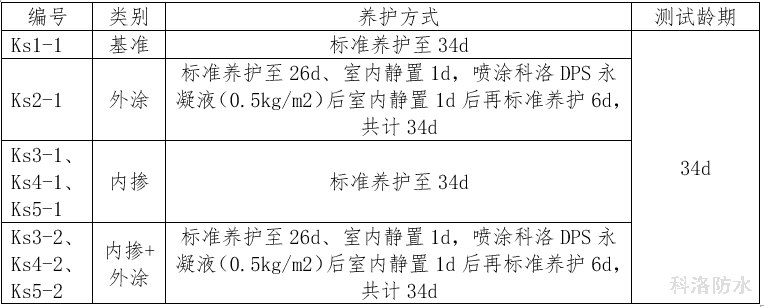

表9碳化性能試驗(yàn)用試件噴涂及養(yǎng)護(hù)方式

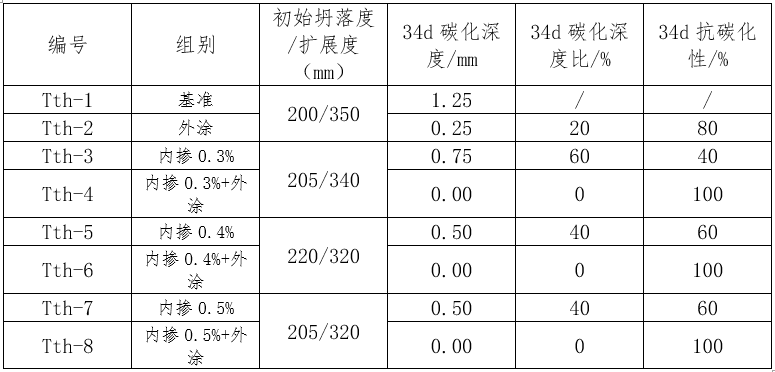

表10碳化性能試件試驗(yàn)結(jié)果
根據(jù)表10中結(jié)果表明,對于C50混凝土,外涂科洛永凝液DPS組較基準(zhǔn)組34d抗碳化性提高80%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑較基準(zhǔn)組34d抗碳化性提高40%~60%;內(nèi)摻0.3%~0.5%科洛水性無機(jī)納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組34d抗碳化性提高100%。
5室內(nèi)試驗(yàn)總結(jié)
通過C50混凝土內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液DPS對混凝土性能影響的系統(tǒng)試驗(yàn)研究,主要試驗(yàn)結(jié)果如表11:

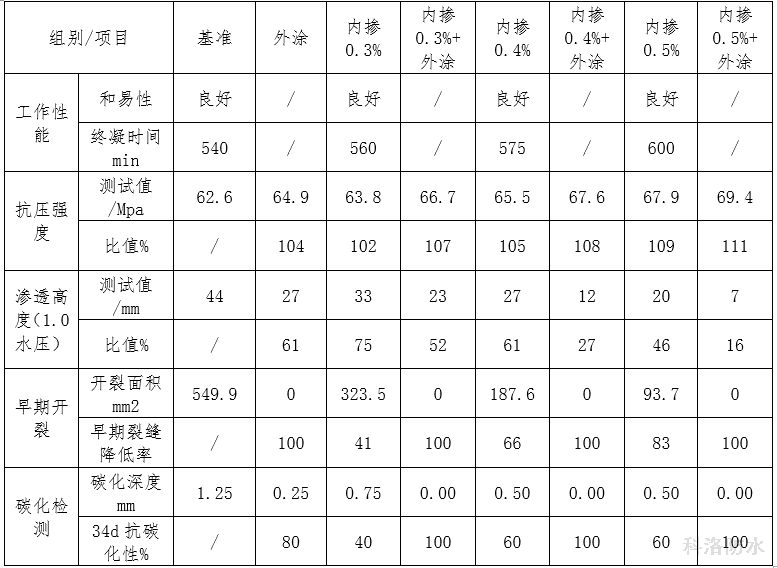

表11主要試驗(yàn)結(jié)果匯總
表11中結(jié)果表明:
(1)內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液對混凝土和易性影響不大,凝結(jié)時(shí)間有所提高。
(2)內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液對混凝土強(qiáng)度影響不大或有所提高。
(3)內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液對混凝土抗?jié)B性能有一定提高,內(nèi)摻0.3%~0.5%防滲劑組滲透高度為基準(zhǔn)滲透高度75%~46%。外涂滲透高度為基準(zhǔn)滲透高度61%。內(nèi)摻0.3%~0.5%防滲劑+外涂DPS組滲透高度為基準(zhǔn)滲透高度52%~16%。
(4)內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液對混凝土早期抗裂效果有提高,內(nèi)摻0.3%~0.5%防滲劑早期裂縫降低率為41%~83%。外涂DPS及內(nèi)摻防滲劑+外涂DPS組室內(nèi)試驗(yàn)檢測均無裂縫。
(5)內(nèi)摻科洛無機(jī)納米抗裂防滲劑和外涂科洛永凝液對抗碳化性能有提高,內(nèi)摻0.3%~0.5%防滲劑34d抗碳化為基準(zhǔn)組的40%~60%;外涂組碳化檢測34d抗碳化為基準(zhǔn)組的80%;內(nèi)摻0.3%~0.5%防滲劑+外涂組碳化檢測34d抗碳化為基準(zhǔn)的100%。
(6)綜合以上,對C50混凝土使用科洛產(chǎn)品試驗(yàn)研究,內(nèi)摻及外涂產(chǎn)品對混凝土工作性能及強(qiáng)度影響不大或有所提高;參考抗?jié)B、早期開裂及碳化試驗(yàn)結(jié)果,內(nèi)摻+外涂組優(yōu)于外涂組,外涂組優(yōu)于內(nèi)摻組,內(nèi)摻組優(yōu)于基準(zhǔn)配合比組。
6現(xiàn)場結(jié)構(gòu)物應(yīng)用情況
6.1橋面C30混凝土護(hù)欄
6.1.1施工及養(yǎng)護(hù)方式

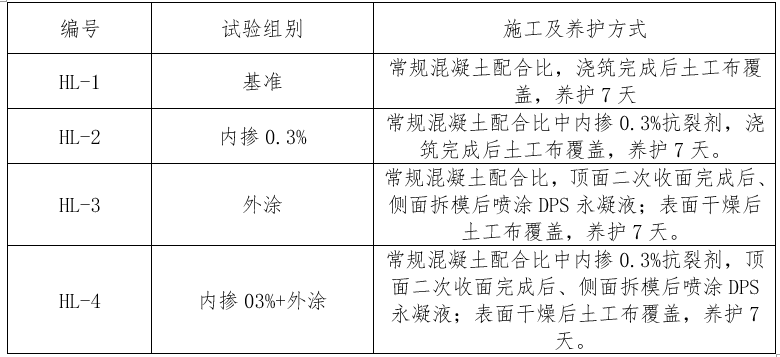

表12混凝土護(hù)欄施工及養(yǎng)護(hù)
5.1.2混凝土護(hù)欄試驗(yàn)結(jié)果分析

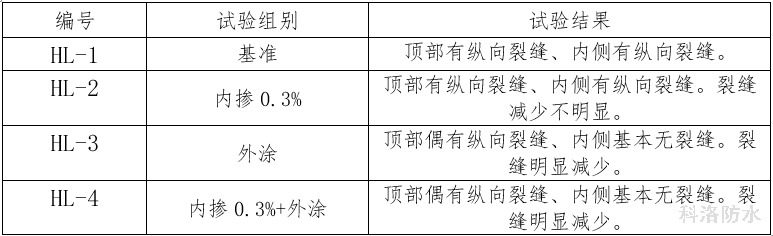

表13混凝土護(hù)欄施工試驗(yàn)結(jié)果
根據(jù)表13中結(jié)果表明,內(nèi)摻0.3%抗?jié)B劑抗裂縫效果不明顯,外涂組及內(nèi)摻0.3%抗?jié)B+外涂組抗裂縫效果較為顯著。
6.2橋面C50混凝土鋪裝
6.2.1施工及養(yǎng)護(hù)方式
橋面鋪裝混凝土施工在基準(zhǔn)及科洛產(chǎn)品方案以外,增加外涂養(yǎng)護(hù)劑組別進(jìn)行施工比對。

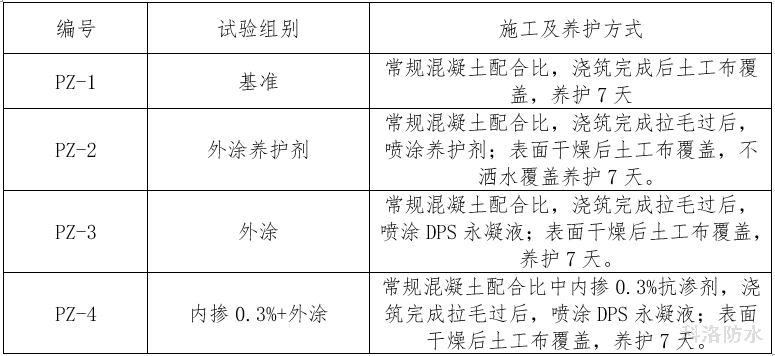

表14橋面鋪裝混凝土施工及養(yǎng)護(hù)

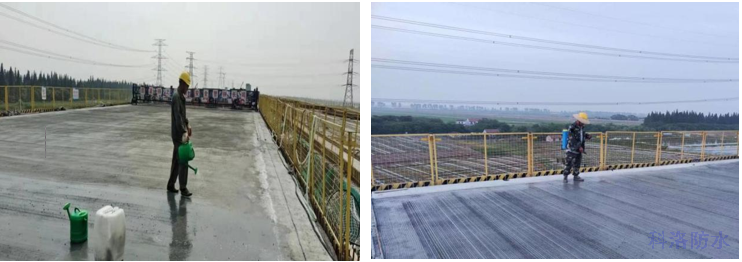

(a)外涂組噴涂DPS永凝液 (b)內(nèi)摻0.3%+外涂組噴涂DPS 永凝液
6.2.2橋面鋪裝混凝土結(jié)果分析

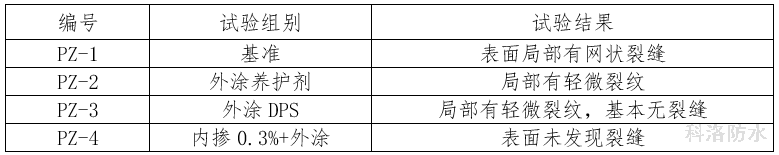

表15橋面鋪裝施工試驗(yàn)結(jié)果
根據(jù)表15中結(jié)果表明,外涂養(yǎng)護(hù)劑組及外涂DPS組對橋面鋪裝抗裂縫有效果,但仍未完全消除;內(nèi)摻0.3%抗?jié)B+外涂組未發(fā)現(xiàn)裂縫,抗裂縫效果較為顯著。

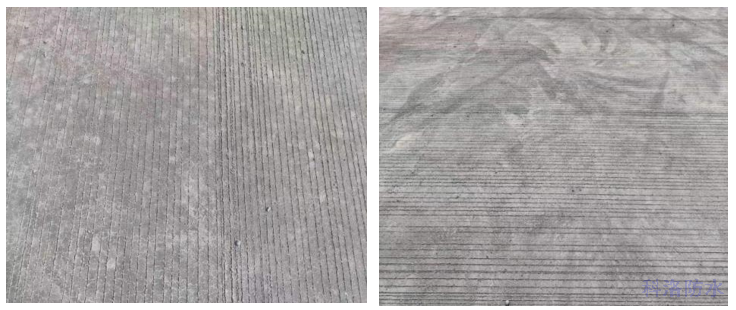

(a)內(nèi)摻0.3%+外涂組表面無裂縫 (b)內(nèi)摻0.3%+外涂組表面無裂縫
